Окрашивание

Технология процесса окрашивания

-экрана-2014-10-29-в-23.27.281-300x259 ОкрашиваниеПорошковое окрашивание – экологически чистая безотходная технология получения высококачественных защитных и защитно-декоративных покрытий.

Типовой процесс порошкового окрашивания представляет собой следующую последовательность операций: подготовка поверхности изделия к окрашиванию, напыление слоя полимерного порошка на поверхность изделия, а затем полимеризация порошка при определенной температуре (от 140 до 220 градусов в зависимости от типа краски) в специальной печи. В процессе полимеризации должны точно соблюдаться два условия: первое – требуемая температура, второе – необходимое время.

Мы предлагаем несколько вариантов установок и линий нанесения порошковой краски. Рекомендации наших опытных специалистов позволят Вам оптимально решить задачу организации окрасочного участка в соответствии с типом производственного процесса:
– термокамеры (полимеризационные печи) различных конструкций;
– полуавтоматические линии;
– комплексные автоматические линии.

В комплектацию полуавтоматических и комплексных автоматических линий входят: камера напыления, печь полимеризации и транспортная система.

Подбор оборудования зависит от многих факторов, таких как: размеры производственной площади, на которой предполагается установить линию, геометрия окрашиваемых изделий, производственная программа, частота смены цвета порошковой краски и т.д .
Сочетание различных конструкций оборудования и транспортных систем позволяет получить полимерное покрытие необходимого качества, снизить требуемые капиталовложения до желаемого уровня и оптимизировать производственные расходы.

Подготовка к окрашиванию

Металлическая поверхность окрашиваемых изделий может содержать загрязнения различного типа: органические масла и смазки, воски, смолы, неорганические нагары, окислы и т.п. Нанесение краски на плохо подготовленную поверхность приведет в дальнейшем к развитию подпленочной коррозии, к отслаиванию и разрушению покрытия.

В начальной стадии любого процесса окрашивания производится предварительная обработка поверхности. При удалении загрязнений с поверхности важно наиболее правильно подобрать метод обработки и состав, применяемый для этой цели. Их выбор зависит от материала обрабатываемой поверхности, вида, степени загрязнения, а также требованиями к условиям и срокам эксплуатации.

Для предварительной обработки поверхности перед окрашиванием используются методы обезжиривания, удаления окисных пленок (абразивная очистка, травление) и нанесения конверсионного слоя (фосфатирование, хроматирование). Из них обязателен лишь первый метод, а остальные применяются в зависимости от конкретных условий.



Руководство по эксплуатации камеры напыления

  1. 1. Общие требования

1.1. Настоящее руководство по эксплуатации является документом, удостоверяющим гарантированные предприятием-изготовителем основные параметры и характеристики камеры напыления изделий полимерными порошковыми красками.

1.2. Камера напыления порошковой краски (КН) предназначена для нанесения в ней покрытий полимерными порошковыми красками (ПК).

1.3. Камера напыления оснащена системой отсоса воздуха, для предотвращения попадания порошковой краски в помещение, а также улавливания ПК с целью ее вторичного использования.

1.4. Камера нанесения полимерных порошковых красок предназначена для работы в закрытых помещениях при температуре окружающей среды 15-20 град.С и относительной влажности не более 80%.


п/п
Наименование, краткая характеристикаОбозначениеГабаритные размеры, дл.*шир.*выс., м.Размеры окон окраш., выс.*шир, мМаксимальные габариты окраш. деталей, мМасса кабины, кг,не более
1Тупиковая – обычная кабинаКН3,8х1,0х2,02,0х3,81,7х3,880
  1. 2. Технические характеристики



3. Комплектность поставки



4. Устройство и принцип работы

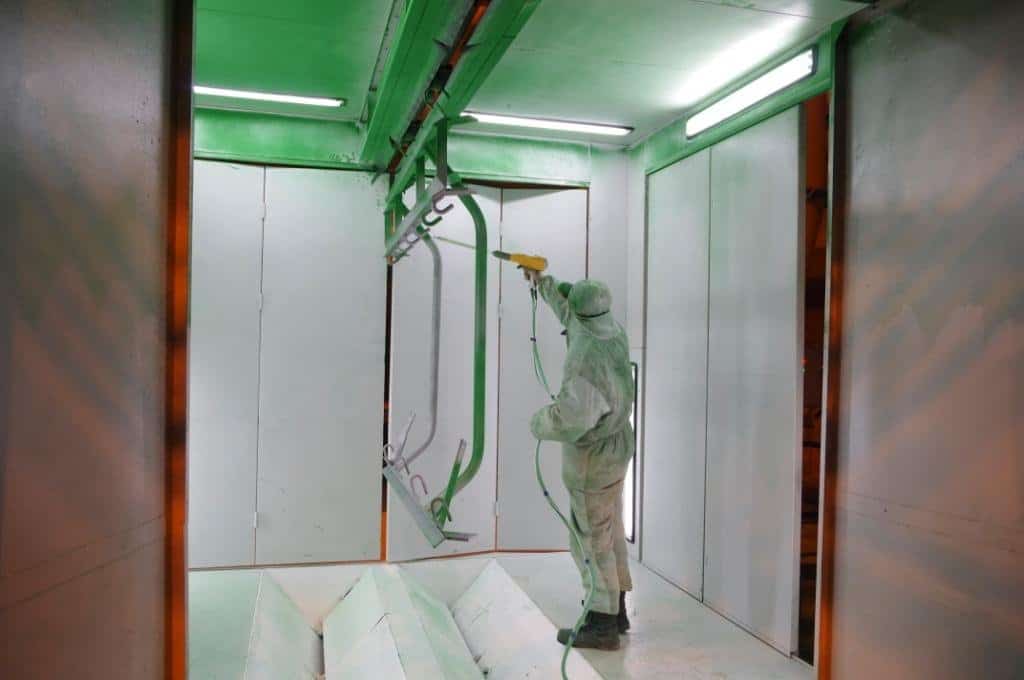

4.1. Технологический процесс нанесения ПК основан на перенесении на изделие электростатически либо трибостатически заряженной ПК, распыляемой специальным пневматическим распылителем порошковых красок (пистолетом-распылителем) и удерживаемой на поверхности заземленного окрашиваемого изделия силой электростатического  (трибостатического) напряжения.

4.2. Процесс осуществляется в камере напыления, которая оснащена системой отсоса воздуха для предотвращения попадания ПК в помещение и совмещенной с ней системой улавливания ПК не осевшей на деталь для ее вторичного использования или утилизации.

4.3. Вылетающая из распылителя порошковой краски заряженная ПК образует факел той или иной формы в зависимости от применяемого сопла (насадки) распылителя, движется к заземленной окрашиваемой детали под влиянием струй воздуха и силы электрического притяжения и оседает на поверхности, удерживаясь теми же силами.

4.4. Камера нанесения порошковой полимерной краски выполнена из листового оцинкованного металла с окном для работы оператора, системами фильтрации, вытяжки и освещения.

  1. 5. Указание мер безопасности

5.1. На установках нанесения покрытий из ПК наиболее опасным является процесс нанесения слоя ПК на изделие, поскольку во время работы постоянно присутствует несколько мест с концентрацией ПК в пылевоздушной смеси выше нижнего предела взрываемости.

5.2. Внимание! Категорически запрещается эксплуатация кабины напыления порошковых красок без ее заземления.
5.3. Запрещается работать в кабине без включенной вытяжной вентиляции.
5.4. Запрещается работать в КН без средств индивидуальной защиты органов дыхания.
5.5. Запрещается проводить пожароопасные работы вблизи КН во время ее загрузки.
5.6. Запрещается держать вблизи КН легковоспламеняющиеся предметы и вещества.
5.7. Запрещается допускать к работе лиц не достигших 18 лет, не прошедших инструктаж по ТБ и противопожарной безопасности.

  1. 6. Подготовка изделия к работе

6.1. Установить КН на ровную горизонтальную поверхность на расстояние не менее     1 м от другого оборудования и 0,5 м от стены.

6.2. Произвести расконсервацию оборудования.
6.3. Подключить освещение и вытяжку камеры.
6.4. Подключить болт заземления к контуру заземления.

  1. 7. Порядок работы

7.1. Разместить подготовленные к окрашиванию изделия на подвеске и переместить подвеску в КН.
7.2. Включить вытяжную вентиляцию в КН.
7.3. Включить установку нанесения ПК.
7.4. Наносить ПК следует с расстояния указанного заводом изготовителем краскопульта.
7.5. При переходе на другой цвет необходимо выполнить следующие работы:

7.6. При полной очистке кабины выполнить следующие работы:

7.7. Внимание! Все работы в кабине напыления производить при включенной вытяжной вентиляции.

8. Техническое обслуживание

8.1. Для обеспечения бесперебойной и длительной работы КН необходимо строго соблюдать рекомендации изложенные в инструкции по эксплуатации.

8.2. Производить ежедневный осмотр КН для выявления мелких неисправностей.
8.3. Регулярно проверять надежность крепления проводов заземления.
8.4. Проверить надежность подсоединения к КН системы вытяжной вентиляции.
8.5. Перед началом работы регулярно протирать светильники для улучшения освещения окрашиваемых изделий.
8.6. Очищать контакты навесок от краски, пыли и грязи.

8.7. Внимание! Во избежание загрязнения поверхности окрашиваемого изделия не допускать окрашивание изделий разными цветами без предварительного удаления с рабочих поверхностей КН краски других цветов.

9. Возможные неисправности и способы их устранения

НеисправностьПричинаСпособ устранения
1. Краска не «прилипает» к изделию.1. Отсутствует заземление кабины.2. Отсутствует заземление краскопульта.Проверить и заземлить кабину, краскопульт.
2. Прошедшая мимо изделия краска вылетает из кабины.Выключена вытяжная вентиляция КН.Включить вытяжную вентиляцию.
3. Недостаточная толщина покрытия.Плохо зачищены подвески. Мало напряжение распылителя.Очистить подвески от краски. Увеличить напряжение распылителя.
4. НепрокрасИзделия экранируют друг друга.Изменить положение на подвеске.

10. Сведения о приемке
Кабина напыления соответствует техническим условиям предъявляемым к установкам этого типа и признана годной к эксплуатации.
11. Гарантийные обязательства

11.1. Гарантийный срок эксплуатации камеры напыления 24 месяцев со дня ввода в эксплуатацию изделия потребителями.

11.2. В течении гарантийного срока изготовитель обязуется бесплатно производить ремонт КН и вышедшего из строя электрооборудования при наличии настоящего паспорта.

11.3. Претензии к качеству работы кабины напыления не принимаются и гарантийный ремонт не производится в случаях:
